FI-Schutzschalter 100 mA
2 x FI-Schutzschalter

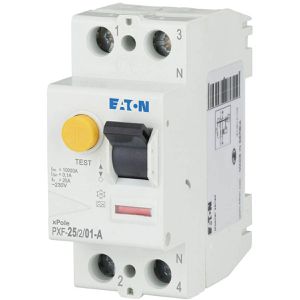

FI-Schutzschalter EATON PXF-25/2/01-A, 100 mA, Typ A 25 A, 230 V / 400 V AC, 10 kA Abschaltvermögen, 2-polig
- 100 mA Bemessungsdifferenzstrom, Auslösecharakteristik Typ A: Erkennt Wechselstrom- und pulsierende Gleichstrom-Fehlerströme und löst bei Strömen von mehr als 100 mA aus
- 2-polig für den Einsatz in einphasigen Wechselstromkreisen (+ Neutralleiter), ausgelegt für 25 A Nennstrom und eine Bemessungsspannung von 230 V / 400 V AC
- 10 kA Schaltvermögen: Schalter kann Fehlerströme bis zu 10.000 Ampere sicher unterbrechen, ohne dabei beschädigt zu werden
- Anschluss über Maul-/Liftklemmen
- Schützt Personen und Anlagen vor Fehlerströmen gemäß DIN VDE 0100-410 und DIN VDE 0100-530, manuelle Betätigung zusätzlich möglich
- Für die Montage auf einer DIN-Rail-Hutschiene (2 TE / 36 mm)
- Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme angeschlossen werden
- Maße: 80 x 76 x 35 mm (HxTxB)
Merkmale:
Differenzstrom: 100 mA
Polzahl: 2-polig
Nennstrom: 25 A
Auslösecharakteristik: Typ A
Stromtyp: AC / Wechselstrom
Abschaltvermögen: 10 kA
----------------------------------------
- 100 mA Bemessungsdifferenzstrom, Auslösecharakteristik Typ A: Erkennt Wechselstrom- und pulsierende Gleichstrom-Fehlerströme und löst bei Strömen von mehr als 100 mA aus
- 2-polig für den Einsatz in einphasigen Wechselstromkreisen (+ Neutralleiter), ausgelegt für 25 A Nennstrom und eine Bemessungsspannung von 230 V / 400 V AC
- 10 kA Schaltvermögen: Schalter kann Fehlerströme bis zu 10.000 Ampere sicher unterbrechen, ohne dabei beschädigt zu werden
(2-polig) Nennstrom / Bemessungsdifferenzstrom: 25 A, 100 mA
- 16 A, 30 mA
- 25 A, 100 mA
- 25 A, 500 mA
- 40 A, 30 mA
FI-Schutzschalter EATON PXF-63/4/01-S/A-BRD, S 100 mA, Typ A 63 A, 230 V / 400 V AC, 10 kA Abschaltvermögen, 4-polig
- 100 mA Bemessungsdifferenzstrom, Auslösecharakteristik Typ A, selektiv (Typ S): Erkennt Wechselstrom- und pulsierende Gleichstrom-Fehlerströme und ermöglicht durch die zeitverzögerte Auslösung eine zuverlässige Selektivität zu nachgeschalteten FI-Schutzschaltern
- 4-polig für den Einsatz in dreiphasigen Wechselstromkreisen (+ Neutralleiter), ausgelegt für 63A Nennstrom und eine Bemessungsspannung von 230 V / 400 V AC
- 10 kA Schaltvermögen: Schalter kann Fehlerströme bis zu 10.000 Ampere sicher unterbrechen, ohne dabei beschädigt zu werden
- Anschluss über Maul-/Liftklemmen
- Schützt Personen und Anlagen vor Fehlerströmen gemäß DIN VDE 0100-410 und DIN VDE 0100-530, manuelle Betätigung zusätzlich möglich
- Für die Montage auf einer DIN-Rail-Hutschiene (4 TE / 72 mm)
- Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme angeschlossen werden
- Maße: 80 x 76 x 70 mm (HxTxB)
Merkmale:
Differenzstrom: 100 mA
Polzahl: 4-polig
Nennstrom: 63 A
Auslösecharakteristik: Typ A
Stromtyp: AC / Wechselstrom
Abschaltvermögen: 10 kA
----------------------------------------
- 100 mA Bemessungsdifferenzstrom, Auslösecharakteristik Typ A, selektiv (Typ S): Erkennt Wechselstrom- und pulsierende Gleichstrom-Fehlerströme und ermöglicht durch die zeitverzögerte Auslösung eine zuverlässige Selektivität zu nachgeschalteten FI-Schutzschaltern
- 4-polig für den Einsatz in dreiphasigen Wechselstromkreisen (+ Neutralleiter), ausgelegt für 63A Nennstrom und eine Bemessungsspannung von 230 V / 400 V AC
- 10 kA Schaltvermögen: Schalter kann Fehlerströme bis zu 10.000 Ampere sicher unterbrechen, ohne dabei beschädigt zu werden
